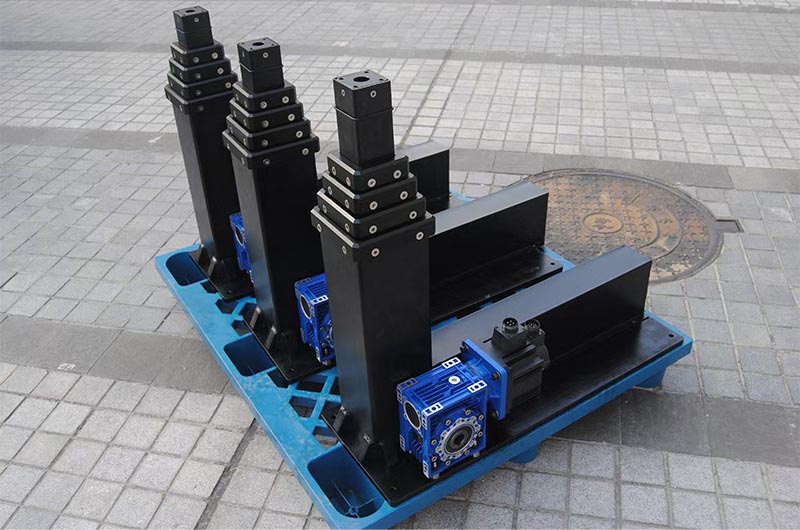

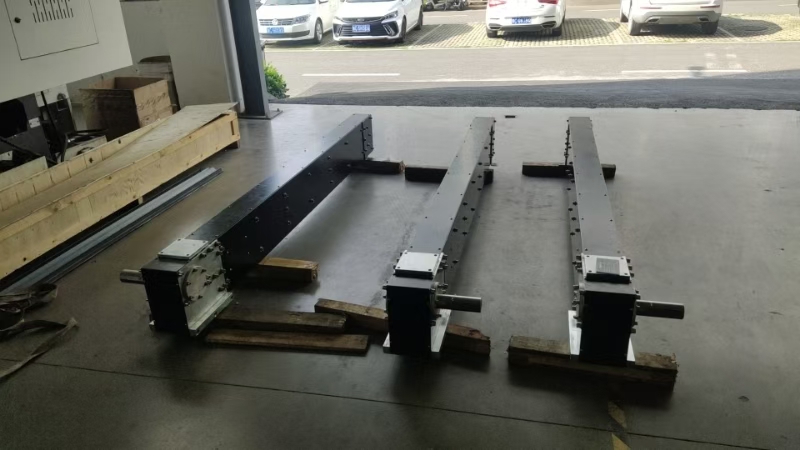

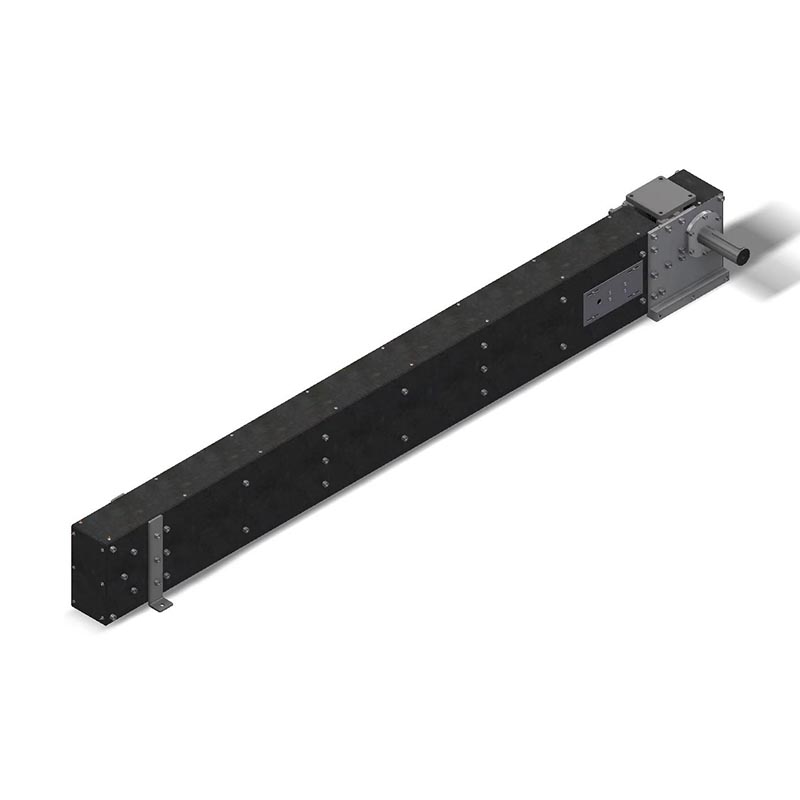

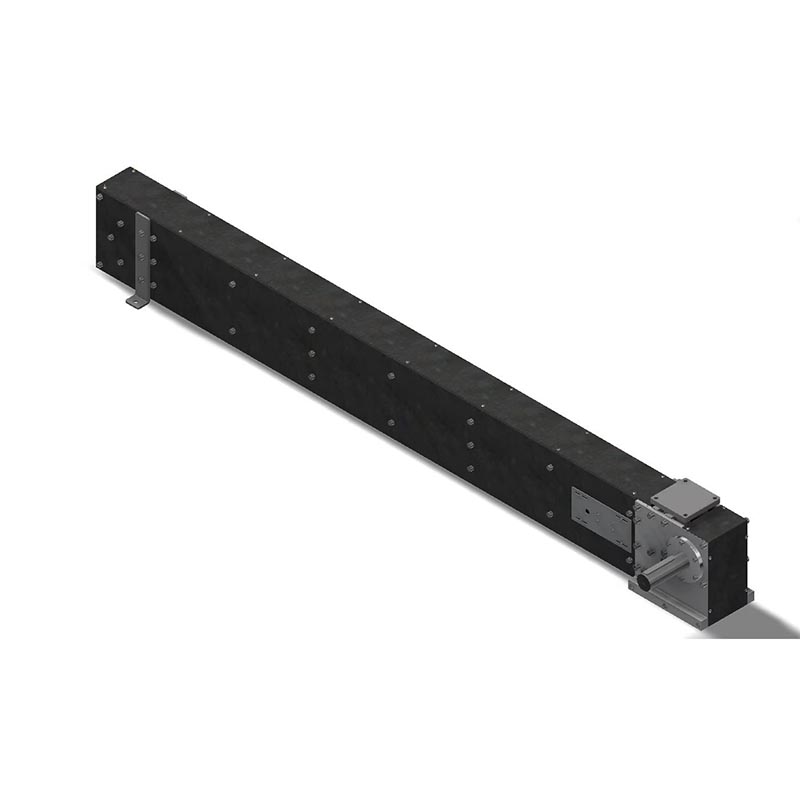

リジッドチェーンリフトシステム

Homall のサプライヤーである中国の剛性チェーン リフト システムがギヤード モーターで駆動されると、チェーン セグメントがしっかりとロックして堅固な剛性コラムを形成し、安定した押し力とリフト力を提供します。格納中、チェーンリンクのロックが解除され、内蔵の保管キャビネット内でコンパクトに折り畳めるため、余分な深い基礎や背泳ぎ用のスペースを確保することなく、設置スペースを大幅に節約できます。当社は、差別化された負荷要件に対応するために、シンプレックス シングル リジッド チェーンとデュプレックス メッシュ ダブル リジッド チェーンの 2 つの主流構造を提供しています。

製品の主要な機能

1. コンパクトな省スペースレイアウト

後部のストロークスペースを確保する必要はありません。折り畳まれたチェーンはドライブハウジング内に完全に収納されており、従来のネジ/油圧式リフティングユニットと比較して全体の設置面積を 60% 以上削減し、車載リフティングマストやコンテナサポートシステムなどの狭いスペースへの設置に最適です。

2. 高負荷かつ安定したパフォーマンス

二重噛み合い剛性チェーンは最大 25 トンの最大静的荷重と最大 20 トンの動的使用荷重に耐えます。ストローク範囲0.3m～16m、定格走行速度10～200mm/s、ミリ単位の繰り返し位置決め精度でフルストローク内の任意の位置に任意停止。

3. クリーン＆ローメンテナンス設計

完全に油漏れがなく、作動油汚染がなく、クリーンルーム、食品加工、気象学、防爆などの過酷な環境に完璧に適合します。標準モデルは 40,000 動作サイクルごとに定期的な潤滑を必要とするだけで、通常の動作条件下で 200 万サイクル以上の長寿命です。

4. 柔軟な取り付けと多方向の使用

垂直リフティング、水平プッシュプル、サスペンションホイスティングの 3 つの作業モードをサポートします。キャビネット設置角度（0°/90°/180°）、左/右/デュアル出力軸をカスタマイズして、多様な機器レイアウトのニーズに対応します。

5. 低騒音動作

精密に機械加工されたチェーンリンクとドライブスプロケット構造により、屋内および静かな現場での導入のために走行騒音が 60dB 未満に制御されています。

オプションの構成とカスタマイズ

駆動源

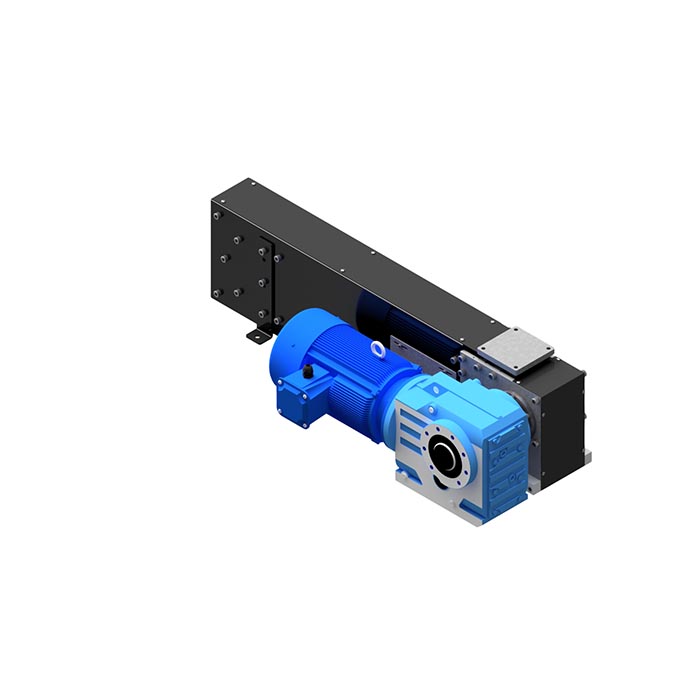

リジッドチェーンリフトシステムには、380V/220V 電動ギアモーター、ブレーキモーター、エンコーダー付きサーボモーターが装備されており、精密な位置決めを実現します。

素材オプション

炭素鋼標準チェーン、耐食性海岸および化学作業現場用の 304 ステンレス鋼チェーン

補助部品

上限/下限リミットスイッチ、安全過負荷保護、外側防塵シールド、顧客の図面ごとにカスタマイズされたストロークと負荷

幅広い用途

移動式伸縮マスト、車載通信塔、フィールド照明昇降システム

自動化された生産ラインの材料押し込み、産業用昇降プラットフォーム、シザーリフト交換ドライブ

コンテナ調整可能な支持脚、インテリジェントな駐車ガレージ昇降ユニット、ステージ昇降機構

環境監視装置、医療用クリーンルーム昇降装置、航空宇宙補助昇降装置

主な技術仕様 (スタンダード シリーズ)

シンプレックス リジッド チェーン

動荷重0.5～8トン、最大ストローク8m

二重メッシュリジッドチェーン

動荷重8～20トン、最大ストローク16m
